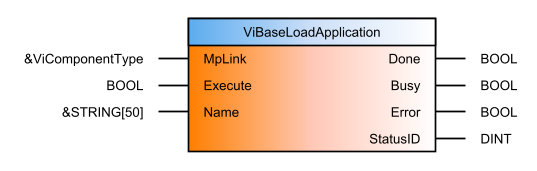

功能块 ViBaseLoadApplication 可用于将视觉应用程序从控制器加载到相机模块。

功能块

vibaseloadapplication

接口

输入/输出	名称	数据类型	说明
输入	MpLink	指向ViComponentType的指针	指向加载视觉应用程序的视觉组件的指针。
IN	执行	BOOL	在此输入的上升沿开始执行功能块。
输入	名称	指向 STRING[50] 的指针	指向应加载的视觉应用程序名称的指针。
输出	完成	BOOL	执行成功。功能块执行完毕。
出	忙	BOOL	功能块处于活动状态，必须继续调用。
出错	错误	BOOL	执行过程中出错。
输出	状态 ID	DINT	状态信息

表功能块 ViBaseLoadApplication 的输入和输出

ViComponentType

数据类型为 ViComponentType 的变量为内部变量。在创建视觉组件时，将自动创建一个相关的 "ViComponentType "变量。可以通过视觉组件的名称来引用该变量。

本节主题

•功能说明

•输入和输出说明

•状态编号

Function block ViBaseLoadApplication can be used to load a vision application from the controller to a camera module.

Function block

vibaseloadapplication

Interface

I/O	Name	Data type	Description
IN	MpLink	Pointer to ViComponentType	Pointer to the vision component to which the vision application is loaded.
IN	Execute	BOOL	Execution of the function block begins on a rising edge of this input.
IN	Name	Pointer to STRING[50]	Pointer to the name of the vision application that should be loaded.
OUT	Done	BOOL	Execution successful. The function block is finished.
OUT	Busy	BOOL	The function block is active and must continue to be called.
OUT	Error	BOOL	Error during execution.
OUT	StatusID	DINT	Status information

Table: Inputs and outputs of function block ViBaseLoadApplication

ViComponentType

Variables of data type ViComponentType are internal variables. During the creation of a vision component, an associated "ViComponentType" variable will be automatically created. This can be referenced by the name of the vision component.

Topics in this section:

•Function description

•Description of inputs and outputs

•Status numbers
